ZHC618F-5000W調頻廣播發射機

?

產品概述

??該5KW調頻立體聲發射機（4只熱插拔模塊）是一款性能卓越的廣播級立體聲調頻廣播發射機，用于專業廣播電臺無線覆蓋。為了提高發射機的可靠性，在設計理念上，該發射機在關鍵部分均采用冗余設計以期達到發射機長期穩定運行。由于采用了熱插拔結構，故可在不停機的情況下對發射機的部件進行維修和復原。

???????????????????????

技術特點

1.?輸出功率富裕量大：由4片1.5KW熱插拔模塊高效合成，最大輸出5.5KW。

2.?工作效率高：采用最新高效率LDMOS功放管，滿功率射頻效率最高可達70%以上。

3.?輸出功率穩定：采用智能化自動功率控制技術（AGC），確保輸出功率不隨開機時間和環境溫度的變化而變化，功率穩定度控制在10W以?xún)?nèi)。

4.?無用發射?。?/span>配備高性能腔體輸出濾波器，最大限度減少無用發射。

5.?電源可靠性高：采用4只3.6KW熱插拔開關電源N+2并聯均流供電，電源容量富裕量大。

6.?雙激勵器配置：采用雙激勵器智能自動切換（備用激勵器及切換器為可選件），可進一步提高整機可靠性。

7.?數字調頻激勵器：可選配我司最新技術的全數字超CD級5G調頻激勵器，雙路數字音頻信號（AES/EBU）,FPGA+DDS軟件無線電編碼調制，收聽效果已達CD級。也可選配其他優質激勵器配套使用。

8.?人機界面友好：采用8英寸真彩色觸摸液晶顯示屏，實時顯示發射機各項工作參數（包括每只功放管的電流）；無需任何培訓，在屏幕提示下即可操作。

9.?保護功能齊全：具有過功率保護、反射功率過大保護、過溫保護、過壓保護和過流保護；并可在部分功放模塊故障時智能調節輸出功率，既維持最大安全功率播出、又可保證故障不會擴大。

10.?防塵性能良好：所有進風口均采用優質濾網、可濾除空氣里的灰塵以延長發射機的平均無故障時間。

11.?防雷性能優良：采用國際著名品牌防雷器對交流電源輸入進行防雷保護。

12.?真正熱插拔功能：在任何情況下，可在不停機的情況下插拔功放模塊和電源模塊，便于維修和恢復發射機。

13.?定時自動調節輸出功率：發射機可設定在每天不同時段自動調節輸出功率，給電臺經濟運行帶來方便。

14.?先進的遙控遙測接口：通過RS232/RS485或接口TCP/IP網絡接口訪問發射機內部任何參數。

?

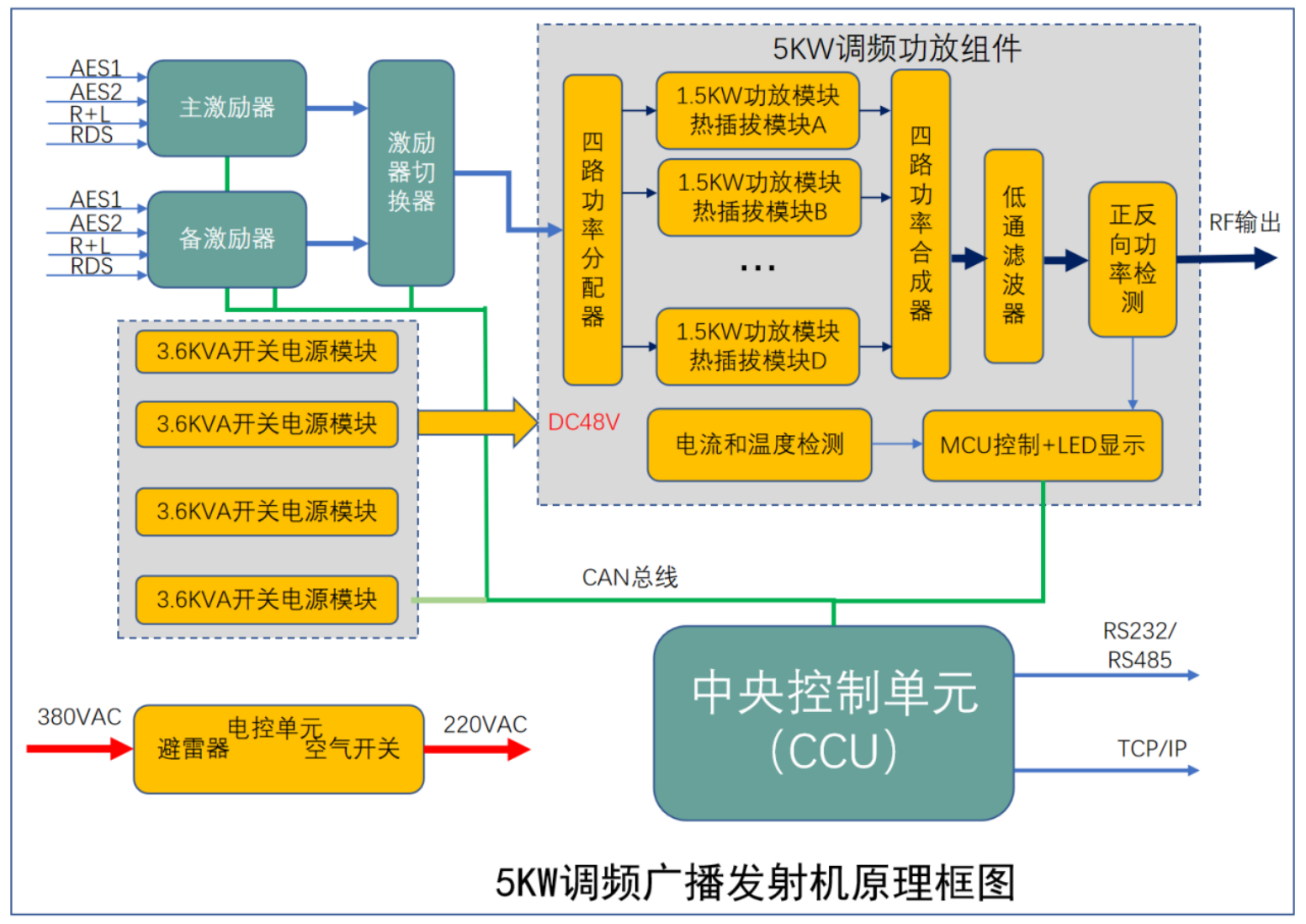

5KW熱插拔調頻發射機原理框圖

?

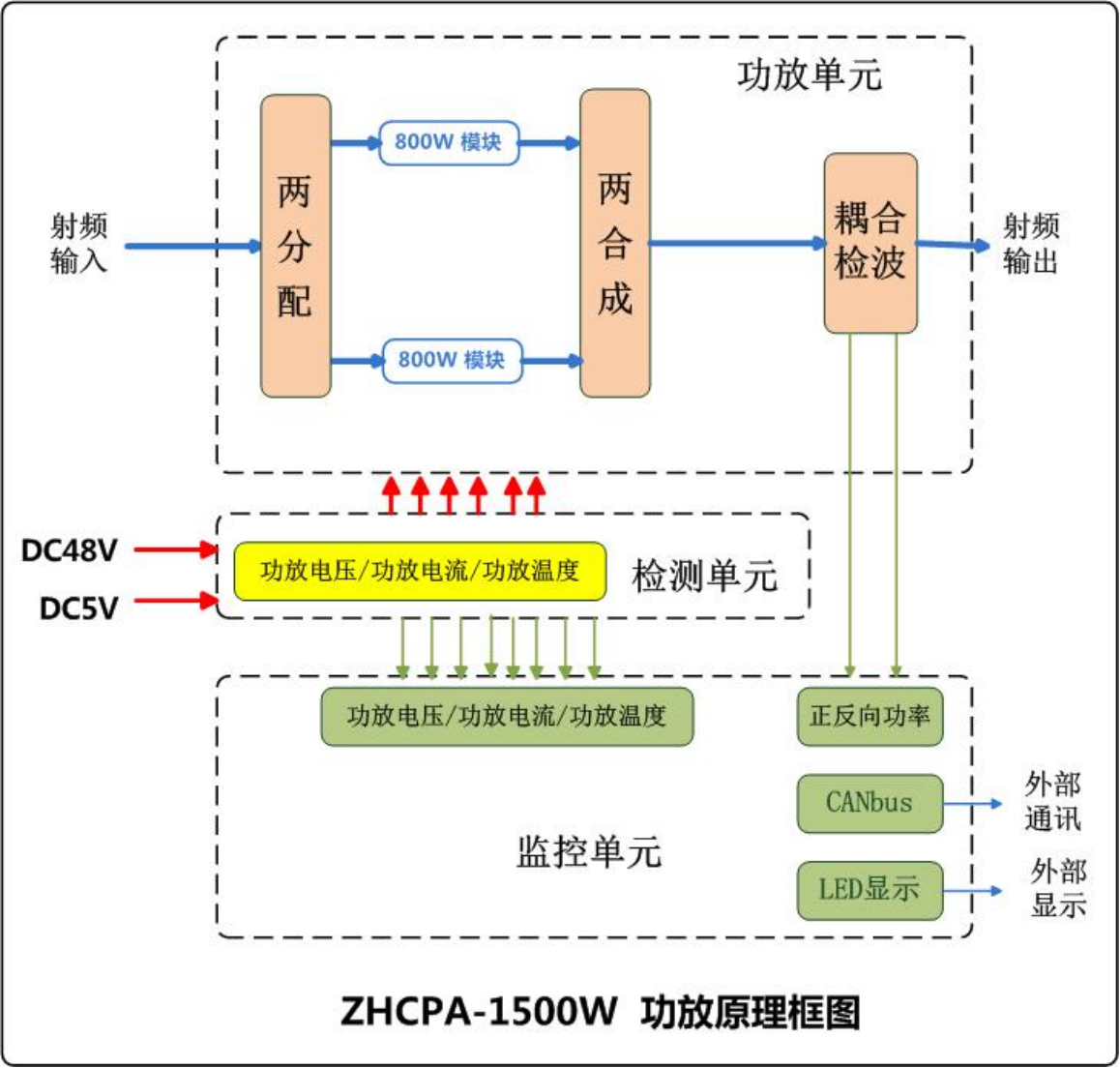

插拔功放原理框圖

? ? ? ? ? ? ? ??

主要技術參數

1.?RF頻率范圍? ? ? ? ? ? 87MHz～108MHz ?步進10kHz（可定制其他頻率）

2.?輸出功率? ? ? ? ? ? ?0～5KW??連續可調

3.?輸出功率允許偏差 ?????＜±10%

4.?輸出功率穩定度? ? ? ? ?＜±3‰

5.?輸出阻抗? ? ? ? ? ? ?50Ω

6.?RF輸出連接器? ? ? ? ??EIA1-5/8法蘭或φ40直饋

7.?殘波輻射? ? ? ? ? ? ?＜ -80dB

8.?寄生調幅? ? ? ? ? ? ?＜ -55dB

9.?載頻允許偏差? ? ? ? ??±200Hz

10.?模擬音頻輸入? ? ? ? ??-12dBm～+8dBm

11.?音頻電平增益? ? ? ? ??-15dB～+15dB ?步進0.1dB

12.?模擬音頻輸入阻抗? ? ? ?600Ω 平衡 卡儂

13.?數字音頻輸入阻抗 ? ? ??110Ω 平衡 卡儂 ???????

14.?AES/EBU輸入電平? ? ? ? 0.2～10Vpp ????????

15.?AES/EBU采樣率? ? ? ? ?30kHz～96kHz ???????

16.?SCA/RDS輸入? ? ? ? ? ?BNC 型連接器 ?????????

17.?音頻預加重? ? ? ? ? ?0μs、50μs、75μs

18.?頻率響應? ? ? ? ? ??±0.05dB 30Hz～15000Hz

19.?左右聲道電平差? ? ? ??≤0.01dB（100%調制）

20.?立體聲分離度? ? ? ? ?≥70dB ??30Hz～15000Hz

21.?立體聲信噪比? ? ? ? ?≥90dB ??1KHz，100%調制

22.?失真度? ? ? ? ? ? ?≤0.01% ??30Hz～15000Hz

23.?散熱方式? ? ? ? ? ?強迫對流

24.?溫度范圍?????????-5℃～+45℃

25.?海拔高度? ? ? ? ? ?≤4500m

26.?機箱標準? ? ? ? ? ?19英寸 寬（570mm）×高（1565mm）×深（1050mm） ?

27.?整機重量? ? ? ? ? ?270Kg

?

其他技術指標滿足GY/T 169—2001《米波調頻廣播發射機技術要求和測量方法》
